Бесщеточный вариатор DC / с широтно-импульсной модуляцией / трехфазовый / для двигателя

A4915 предназначен для управления широтно-импульсной модуляцией (ШИМ) тока 3-фазных бесщеточных двигателей постоянного тока. A4915 способен работать с высокоточным приводом калитки для 6 всех N-канальных МОП-транзисторов с питанием. Внутренний зарядный насос обеспечивает подачу питания на затвор до 7 В и обеспечивает ограниченный привод затвора до 5 В. Загрузочный конденсатор используется для генерации напряжения питания, превышающего напряжение источника высокочастотного МОП-транзистора, необходимого для N-канальных МОП-транзисторов.

Внутренняя схема управления синхронной выпрямлением предназначена для улучшения рассеивания мощности во внешних МОП-транзисторах во время работы ШИМ. Защита внутренней цепи включает в себя блокировку теплового отключения, защиту во время простоя и блокировку при пониженном напряжении. Специальная последовательность включения питания не требуется.

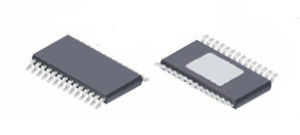

A4915 поставляется в 28-контактном TSSOP с открытой термической прокладкой (суффикс LP) и 28-контактным QFN 5×5 мм с открытой термической прокладкой (суффикс ET). Эти пакеты не содержат свинца (Pd), со 100% матово-оловянным покрытием свинцовой рамы.
